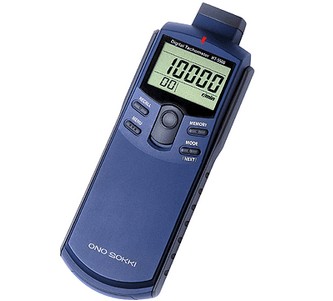

量方式 可見光的光電反射或接觸方式 (須安裝接觸式探頭適配器HT-0502)

測量單位  r/min、r/s (轉速)

m/min (圓周線速度)

COUNT (累計數)

ms (周期)

測量范圍  　

　 非接觸方式  接觸方式

r/min ( Lo 量程 )  6.0 ～ 600.0 6.0 ～ 600.0

r/min ( Hi 量程 )  6 ～ 99999 r/min 6 ～ 20000 r/min

r/s 0.10 ～ 999.99 r/s 0.10～400.00 r/s

m/min 0.6 ～ 9999.9 m/min 0.6 ～ 400.0 m/min

COUNT 0 ～ 99999 COUNT 0 ～ 99999 COUNT

ms 0.6 ～ 9999.9 ms 2.5 ～ 9999.9 ms



反射光測量距離 20 ～300 mm

顯示部分  液晶顯示5位、帶背景照明

測量間隔  1秒+1周期以內

(當被測轉速降至60r/min以下時，最大測量時間為周期的二倍)

數據顯示的刷新間隔  約1秒

測量精度  顯示值(*)×(±0.02%)=±1位

* 顯示值為不帶小數點的計數值

（注） ◆ 圓周線速度的測量精度由被測旋轉體的轉速所決定。

　 ◆ 上述測量精度為非接觸測量方式，且不包括測量時手抖動的誤差。當測量方式為接觸方式時，測量探頭打滑對精度也會產生影響。



峰值保持功能  最大值(MAX)和最小值(MIN)

記憶儲存功能  最多可儲存20個數據

溢出功能 當測量值超出測量范圍時，有溢出(ERROR記號)顯示

轉速上限警告功能 當轉速測量值超出預先設定的上限值時，有上限警告(↑記號)顯示

圓周線速度的運算功能 根據預先設定被測物體的直徑通過所測的轉速，

運算出被測物的圓周線速度(非接觸方式)當測量方式為接觸方式時，

可用附屬的圓周測速環 KS-100/200 直接測量

累計運算功能 對輸入信號的脈沖進行累計計數

周期測量功能 測量輸入脈沖的周期(但當被測輸入脈沖的周期低于1秒時，取其平均值)

模擬輸出 輸出電壓：0～1V/0～滿量程 (全量程可任意設置)

變換方式：10bit D/A變換

直線性：±1 %/滿量程

輸出信號刷新時間：小于50ms+1個周期的時間

溫度穩定性：±0.05%/滿量程/℃ (零點與量程)

設定誤差：±0.5%/滿量程

負載阻抗：大于100kΩ

脈沖輸出 輸出電壓： Hi電平 大于+4.5V ；Lo電平 小于+0.5V

輸出電平的邏輯理論：正邏輯

負載阻抗：大于100kΩ

使用溫度范圍 0 ～＋40℃

保存溫度范圍 －10℃～＋50℃

電 源 7號干電池(1.5V)×4節，

或采用專用AC交流電源適配器 PB-7080(選購件)

電池壽命 大于32小時(背景照明OFF時)、8小時(背景照明ON時)

電池不足的警告顯示 當電池電壓降至約4.4 V以下時，會出現電池不足的警告(LOW記號)顯示。

外形尺寸 180.5（W）× 47.5（H）× 66（D）mm

237.2（W）× 47.5（H）× 66（D）mm (包括接觸式探頭適配器)

重 量(包括干電池) 約 267 g

約 329 g (包括接觸式探頭適配器)

附屬品 HT-0502 接觸式探頭適配器×1

KS-300 轉速探頭×１

KS-200 圓周測速環×1

反射薄膜片×1 張 (可分割成12mm見方25小塊)

7號干電池×4節

便攜提箱×1個

價 格 請與本公司在各個國家或地區的代理商聯系。

選購件 PB-7080 AC電源適配器

AX-501 帶BNC插頭的輸出信號電纜 (模擬與脈沖輸出兼用2m)

HT-011 反射薄膜片 (1套10張)

HT-0521A 測量夾具 (與HT-0522磁性表架配套使用)

HT-0522 磁性表架 (與HT-0521A測量夾具配套使用)

LA-0203A 測量三腳架

KS-100 圓周測速環 (用于測量圓周線速度，單位：mm/s)

KS-200 圓周測速環 (用于測量圓周線速度，單位 ：m/min)

KS-300 轉速測量探頭 (圓錐形橡皮探頭用于測量轉速 )

KS-700 中繼接頭 (用來加長轉速測量探頭KS-300的長度)



======知識百科========



是機械行業必備的儀器之一，用來測定電機的轉速、線速度或頻率。常用于電機、電扇、造紙、塑料、化纖、洗衣機、汽車、飛機、輪船等制造業。大多常用的為手持離心式轉速表。



轉速表的性能, 轉速表運用

轉速測量方法與轉速表

轉速儀測量在國民經濟的各個領域，都是必不可少的。

一、轉速檢測儀表的分類：

離心式轉速表，利用離心力與拉力的平衡來指示轉速。 離心式轉速儀是最傳統的轉速測量工具，是利用離心力原理機械式轉速表；測量精度一般在1~2級，一般就地安裝。一只優良的離心式轉速表不但有準確直觀的特點，還具備可靠耐用的優點。但是結構比較復雜 。

磁性轉速表，利用旋轉磁場，在金屬罩帽上產生旋轉力，利用旋轉力與游絲力的平衡來指示轉速。 磁性轉速表，是成功利用磁力的一個典范，是利用磁力原理的機械式轉速表；一般就地安裝，用軟軸可以短距離異地安裝。磁性轉速表，因結構較簡單，目前較普遍用于摩托車和汽車以及其它機械設備。異地安裝時軟軸易損壞。

電動式轉速表，由小型交流發電機、電纜、電動機和磁性表頭組成。小型交流發電機產生交流電，交流電通過電纜輸送，驅動小型交流電動機，小型交流電動機的轉速與被測軸的轉速一致。磁性轉速頭與小型交流電動機同軸連接在一起，磁性表頭指示的轉速自然就是被測軸的轉速；電動式轉速，異地安裝非常方便，抗振性能好，廣泛運用于柴油機和船舶設備。

磁電式轉速表，磁電傳感器加電流表，異地安裝非常方便。

閃光式轉速表，利用視覺暫留的原理。閃光式轉速表，除了檢測轉速（往復速度）外，還可以觀測循環往復運動物體的靜像，對了解機械設備的工作狀態，是一必不可少的觀測工具。

電子式轉速表，電子技術的不斷進步，使這一類轉速表有了突飛猛進的發展。

上述6種轉速儀，具有各自獨特的結構和原理，既代表著不同時期的技術發展水平，也體現人類認識自然的階段性發展過程。 時代在不斷前進，有些東西將會成為歷史；但我們留心回顧一下，不禁要驚嘆前賢的匠心！

離心式轉速表，是機械力學的成果；

磁性式轉速表，是運用磁力和機械力的一個典范；

電動式轉速表，巧妙運用微型發電機和微型電動機將旋轉運動異地拷貝；

磁電式轉速表，電流表頭和傳感器都是電磁學的普及運用；

閃光式轉速表，人類認識自然的同時也認識了自我，體現了人類的靈性；

電子式轉速表，電子技術的千變?nèi)f化，給了我們今天五彩繽紛的世界，同樣也造就了滿足人們各種需要的轉速測量?jī)x表。

二、電子式轉速表

電子式轉速表是一個比較籠統的概念：以現代電子技術為基礎，設計制造的轉速測量工具。它一般有傳感器和顯示器，有的還有信號輸出和控制。因?yàn)閭鞲衅骱惋@示器件方面的多種多樣，還有測量方法的多樣性，很難像前5種一樣來歸類。本文將電子類轉速計，從傳感器和二次儀表分開來分類。如果從安裝使用方式上來分，還有就地安裝式、臺式、柜裝式和便攜式以及手持式 。本文對此不做詳述。

轉速傳感器

轉速傳感器從原理（或器件）上來分，有磁電感應式、光電效應式、霍爾效應式、磁阻效應式、介質電磁感應式等。另外還有間接測量轉速的轉速傳感器：如加速度傳感器（通過積分運算，間接導出轉速），位移傳感器通過微分運算，間接導出轉速），等等。測速發電機和某些磁電傳感器在線性區域，可以直接通過交流有效值轉換，來測量轉速；大多數都輸出脈沖信號（近似正弦波或矩形波）。針對脈沖信號測轉速的方法有：頻率積分法（也就是F/V轉換法，其直接結果是電壓或電流），和頻率運算法（其直接結果是數字）。

轉速顯示儀

顯示儀從指示形式來分有指針式、數字式、圖形及其混合式和虛擬儀表等；

1.指針式：

動圈式：線圈、游絲指針聯于一旋轉軸上，給線圈輸入電流，線圈感應出磁力，且互成正比；磁力與游絲的扭力平衡，扭力與指針轉角成正比，指針的角度也就反映出輸入電流的大小；

動磁式：正交線圈中電流的變化，導致合成磁場方向的變化，而指針附著在單對極的永磁體上，指針反映電流的變化。

電動式：雙向旋轉的馬達帶動電位器的旋轉，電位器的取樣值與輸入信號電壓比較，決定雙向旋轉馬達正轉、反轉或停止，與電位器聯動的指針正確反映輸入信號的大小。

上述三式指針類表頭中，電動式表頭屬于電子類，動磁式表頭和動圈式表頭本身不屬于電子類，當與表頭配套的傳感器或表頭驅動需要供電電源時，且依賴現代電子技術時，這里就把它歸為電子類 。

2.數字式、圖形及其混合式：

主要是從器件來區分，有數碼管、字段式液晶、液晶屏、熒光管、熒光屏、等離子屏和EL屏等。顯示技術是一門專門的技術，本文會涉及一些顯示技術，但不做展開闡述。

3.虛擬轉速表：

隨著計算機的普及，利用計算機做顯示和操作平臺的虛擬儀表，也越來越被廣泛運用，目前主流的開發平臺是NI公司的LabVIEW。有關開發運用技術，可以瀏覽NI公司的網站。

三、轉速測量的方法

F/V轉換

電子類轉速測量?jī)x表，由轉速傳感器和表頭（顯示器）組成。目前常用的轉速傳感器，大多輸出脈沖信號，只要通過頻率電流轉換就能與電壓電流輸入型的指針表和數字表匹配，或直接送PLC;頻率電流轉換的方法有阻容積分法、電荷泵法和專用集成電路法，前兩種方法在磁電轉速表中也有運用。專用集成電路大都數是阻容積分法、電荷泵法的綜合。目前常用的專用集成電路，有LM331、AD654和VF32等,轉換精度在0.1%以上；但在低頻時，這種轉換就無能為力。采用單片機 或FPGA，做F/D和D/A轉換，轉換精度在0.5~0.05%之間，量程從0~2Hz到0~20KHz，頻率低于10Hz時反映時間也變長。關于F/V轉換，請參考相應芯片介紹和應用資料，本文不做贅述。

頻率運算

在顯示精度、可靠性、成本和使用靈活性上有一定要求時，就可直接采用脈沖頻率運算型轉速表。

頻率運算方法，有定時計數法（測頻法）、定數計時法（測周法）和同步計數計時法。

定時計數法（測頻法）在測量上有±1的誤差，低速時誤差較大；定數計時法（測周法）也有±1個時間單位的誤差，在高速時，誤差也很大。

同步計數計時法綜合了上述兩種方法的優點，在整個測量范圍都達到了很高的精度，萬分之五以上的測量轉速表基本都是這種方法。下面以XJP-10B為例，介紹定時計數法（測頻法）、定數計時法（測周法）和同步計數計時法。
